Jede Freiform beginnt als Kasten. Länge, Breite, Höhe und die Zahl der Käfigfelder stehen im Dialog — hier 8 Felder in der Länge, 2 in der Breite, 3 in der Höhe. Die Glättung rundet ihn schon jetzt zur Kapsel.
Pfeiltasten blättern, Leertaste startet und hält an. Das fertige Teil liegt in der Werkstatt unter Datei → Beispiel öffnen.
Alle Schritte
-
01

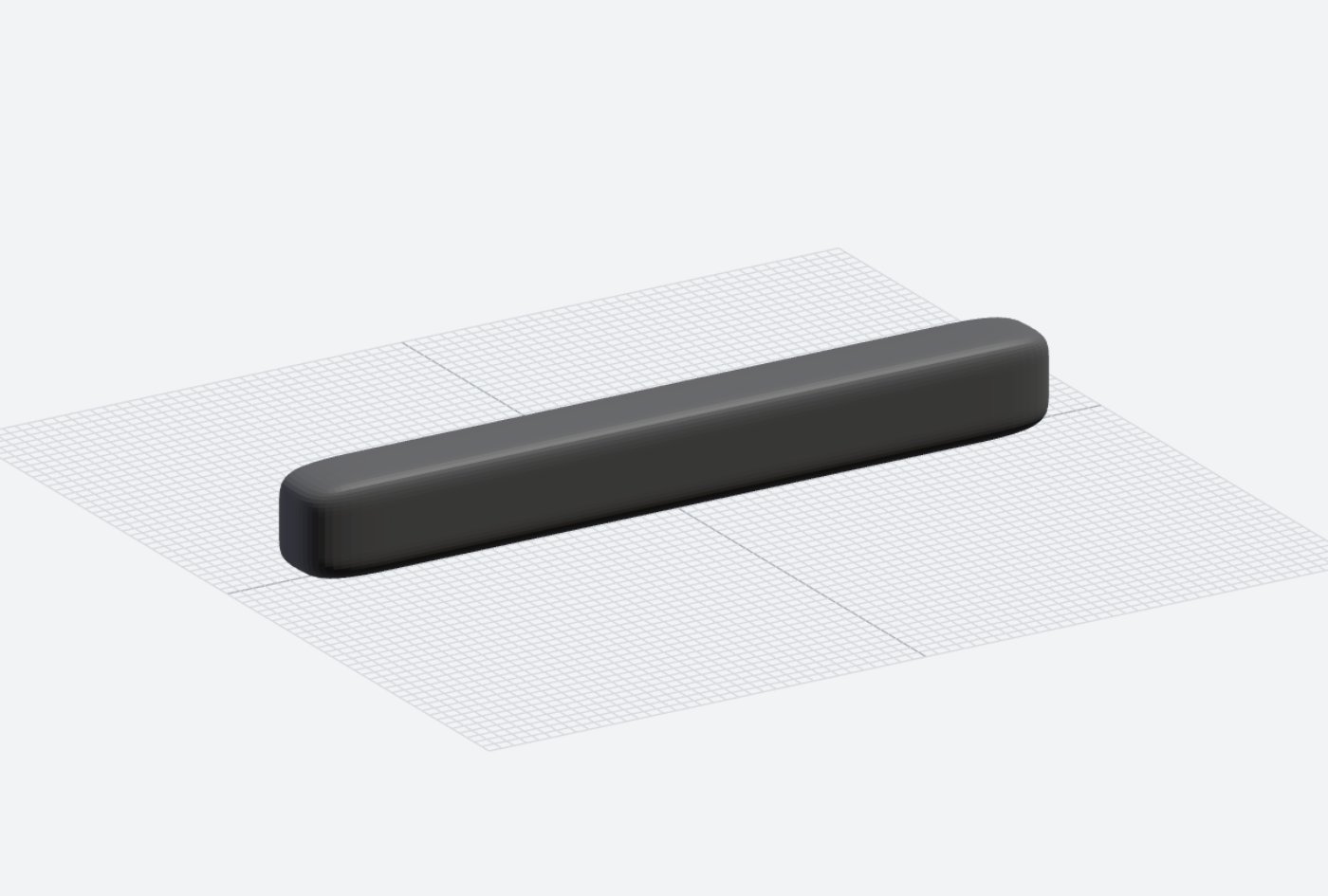

Der Anfang: ein Kasten
Jede Freiform beginnt als Kasten. Länge, Breite, Höhe und die Zahl der Käfigfelder stehen im Dialog — hier 8 Felder in der Länge, 2 in der Breite, 3 in der Höhe. Die Glättung rundet ihn schon jetzt zur Kapsel.
-
02
Der Käfig
Rechtsklick → Form bearbeiten zeigt den Käfig: blaues Drahtgitter, weiße Knetpunkte direkt auf der Oberfläche. Jeder Punkt lässt sich ziehen, mehrere gemeinsam per Shift oder Rahmen — der Körper folgt sofort.
-
03
Der Rumpf
So entsteht der Rumpf: die Nase spitz zugezogen, der Rücken zur Kanzel angehoben, das Heck auf die Düse verjüngt. 600 mm lang bei 64 mm Breite — schlank wie ein Sportjet.
-
04
Das NACA-Profil
Die Fläche kommt vom Assistenten: Generieren → Tragfläche. Jede Station bekommt ein NACA-Profil, eine Tiefe und eine Position entlang der Spannweite; dazwischen spannt sich die Haut. Hier NACA 0010, an der Wurzel 190 mm tief — flach von der Wurzel gesehen zeigt sich die Profilform.
-
05
Pfeilung und Randbogen
Sechs Stationen ergeben die Form: 190 → 150 → 110 → 70 mm Tiefe über 240 mm Halbspannweite, dazu zwei enge Stationen mit 44 und 16 mm, die den Randbogen auslaufen lassen. Ohne sie endete die Fläche in einer stumpfen Kante.
-
06
Am Rumpf
Die Fläche steckt einfach im Rumpf — verschmolzen wird nichts. So bleibt jedes Teil einzeln änderbar: Profil, Tiefe und Pfeilung lassen sich über ✎ jederzeit nachziehen, ohne den Rumpf anzufassen.
-
07
Gespiegelt und fertig
Linke Fläche und linkes Höhenleitwerk entstehen über Erstellen → Spiegeln an der Mittelebene — je Paar auf die Nachkommastelle gleich groß (Fläche 323,6 cm³). Fertig: 650 mm lang, 574 mm Spannweite, sechs Objekte.
-
08
Von oben
Von oben zeigt sich die ganze Flächenform: gepfeilte Nasenkante, Zuspitzung, auslaufender Randbogen. All das steckt in Zahlen — Tiefe und Pfeilung je Station — und ist jederzeit änderbar.
