Kostenloses 3D-CAD im Browser

Volumenwerk läuft ohne Anmeldung, ohne Installation, ohne Konto — und Ihre Entwürfe bleiben auf Ihrem Rechner. Für alle, die zum Bauen konstruieren: Modellbau, Ersatzteile, Halterungen, Werkzeug für die eigene Werkstatt.

Werkstatt öffnen Am besten am Computer mit Maus — für Telefonbildschirme ist ein CAD-Programm nichts.

•

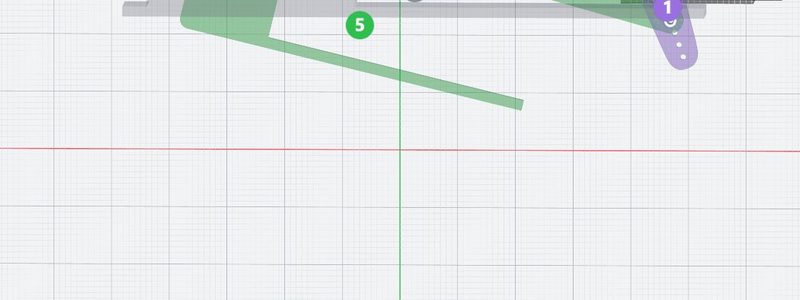

  Mechanik, die sich bewegt

  Wo zwei Teile ein Gelenk haben, liegen ihre Bohrungen aufeinander — daraus liest Volumenwerk die Gelenkkette selbst ab. Fahrwerk, Klappe, Gestänge laufen am Schieber, bevor das erste Teil gedruckt ist.

•

  Servos und Motoren fertig dabei

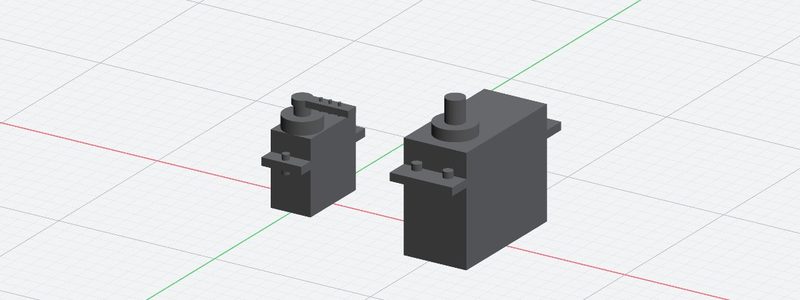

  SG90, FS5113R und ein Brushless-Außenläufer liegen maßhaltig in der Bauteilbibliothek. Servo hineinstellen, Horn ins Gestänge — und der nötige Servoweg steht als Zahl da.

•

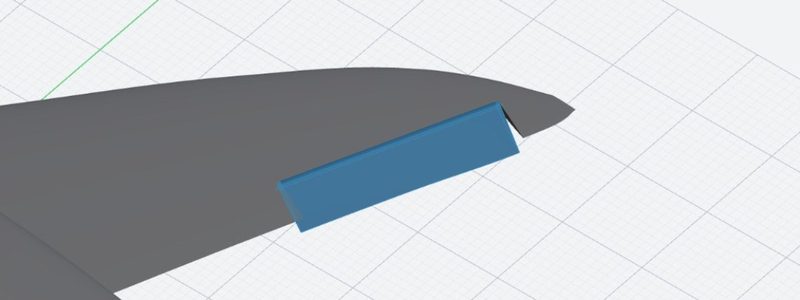

  Tragflächen und Ruder

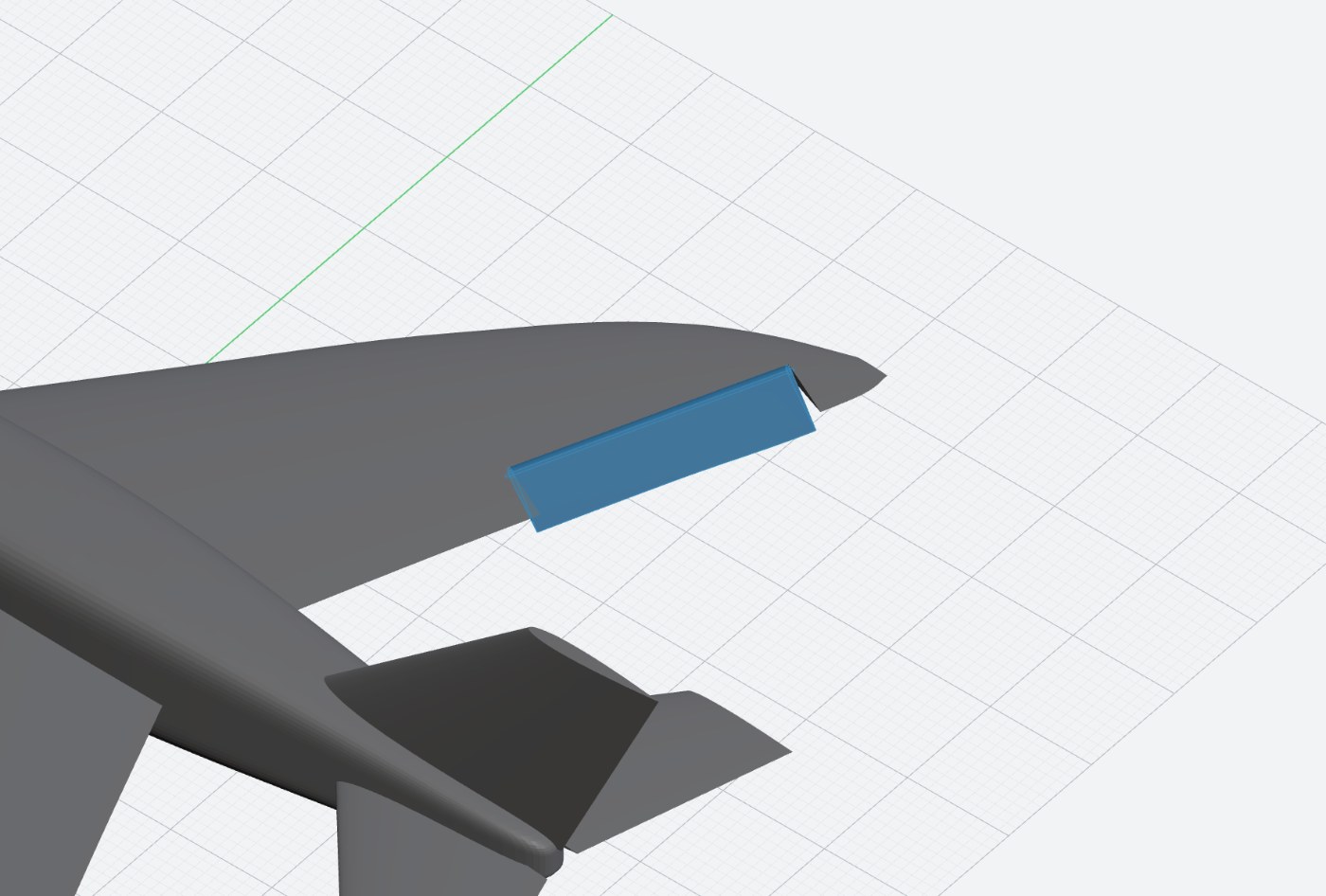

  NACA-Profil rechnen lassen oder eine .dat-Datei laden, Pfeilung und Schränkung eingeben, Randbogen dran. Querruder werden mit echtem Scharnierspalt abgeteilt — samt Ausschlag zum Ansehen.

•

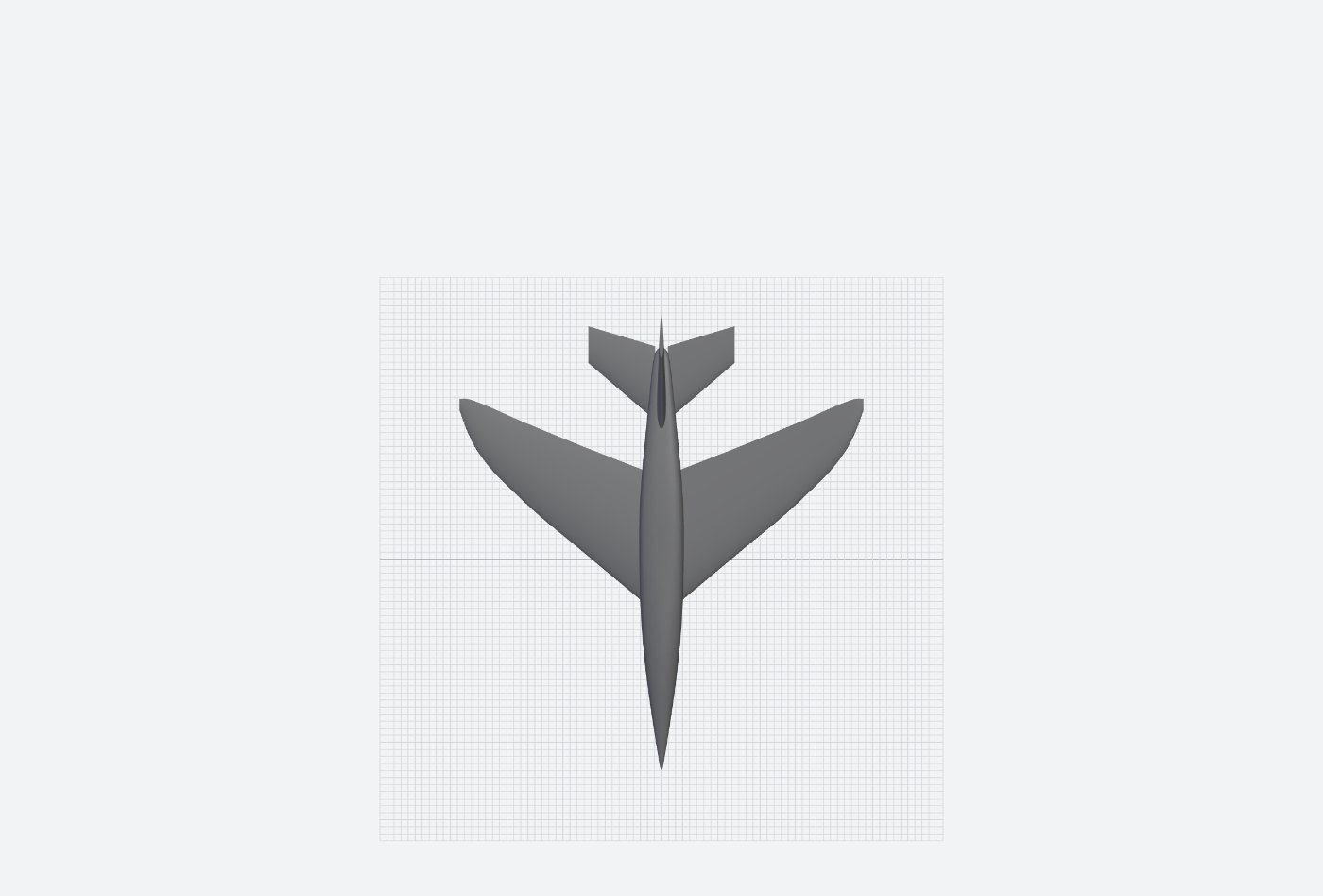

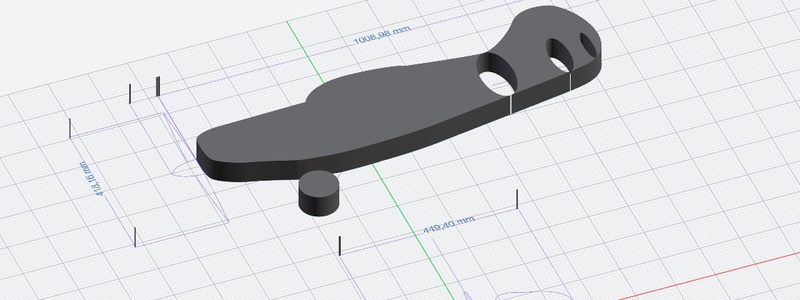

  Nach dem Riss bauen

  Dreiseitenansicht als JPG, PNG oder SVG in die Szene legen, maßstäblich ziehen und darüber zeichnen. Aus dem Plan wird so Schritt für Schritt der Körper.

•

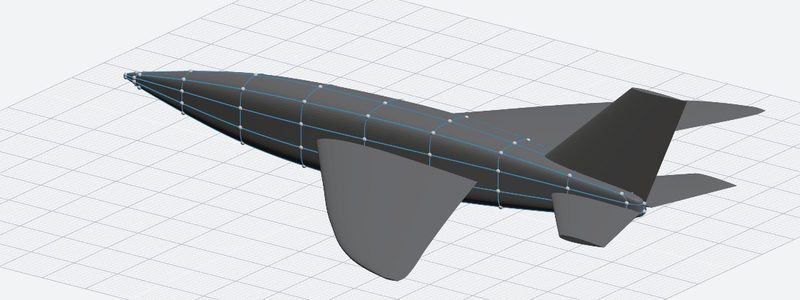

  Rümpfe und weiche Formen

  Ein Käfig aus Punkten, an dem sich weiche Körper in Form ziehen lassen — bis die Kontur sitzt. Für alles, was sich nicht aus Quadern und Zylindern zusammensetzen lässt.

•

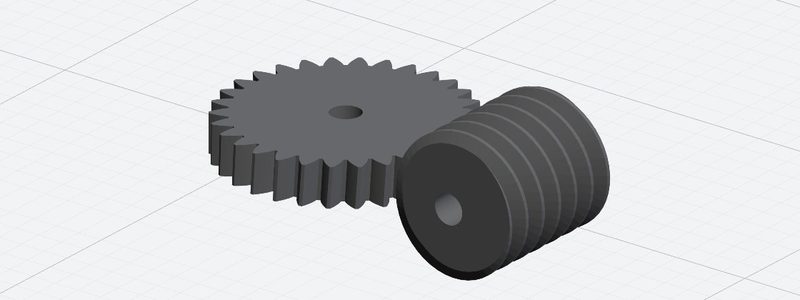

  Verzahnungen

  Stirnrad, Kegelrad, Schnecke und Schneckenrad als fertige Grundkörper — evolventenverzahnt, über Modul und Zähnezahl.

•

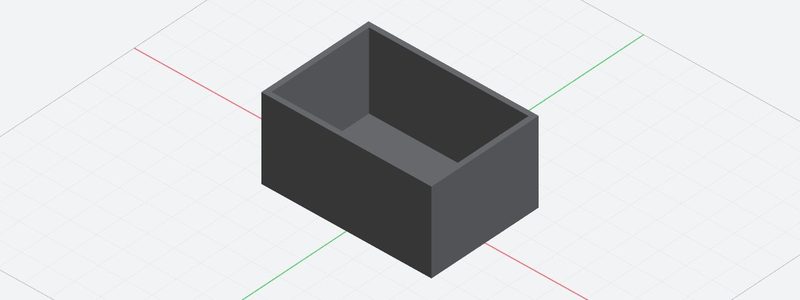

  Hohlkörper, Kanäle, Übergänge

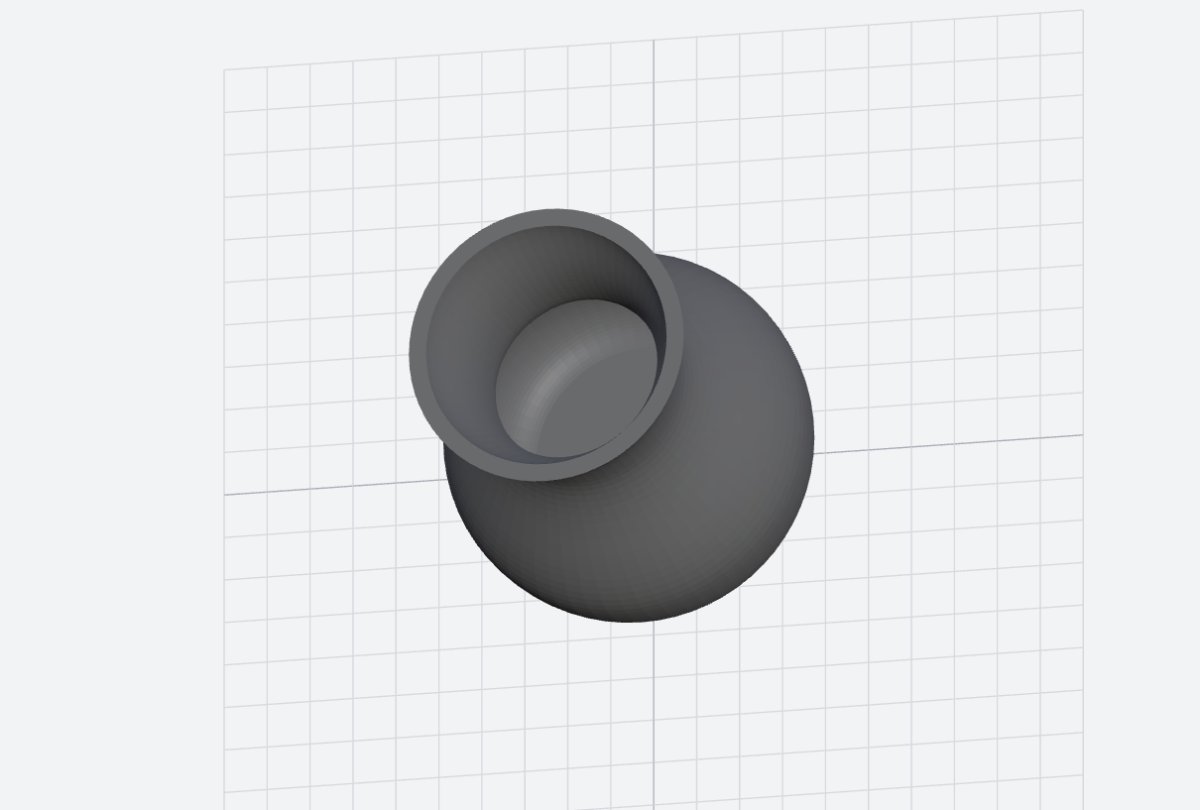

  Aushöhlen auf gleichmäßige Wandstärke, in einem Zug. Dazu wandert ein Profil einen gezeichneten Pfad entlang — Kabelkanal, Griff, Auspuff — oder eine Haut spannt sich über mehrere Querschnitte.

•

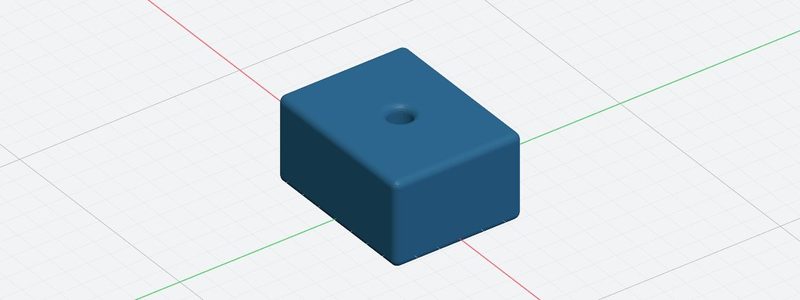

  Passt beim zweiten Druck

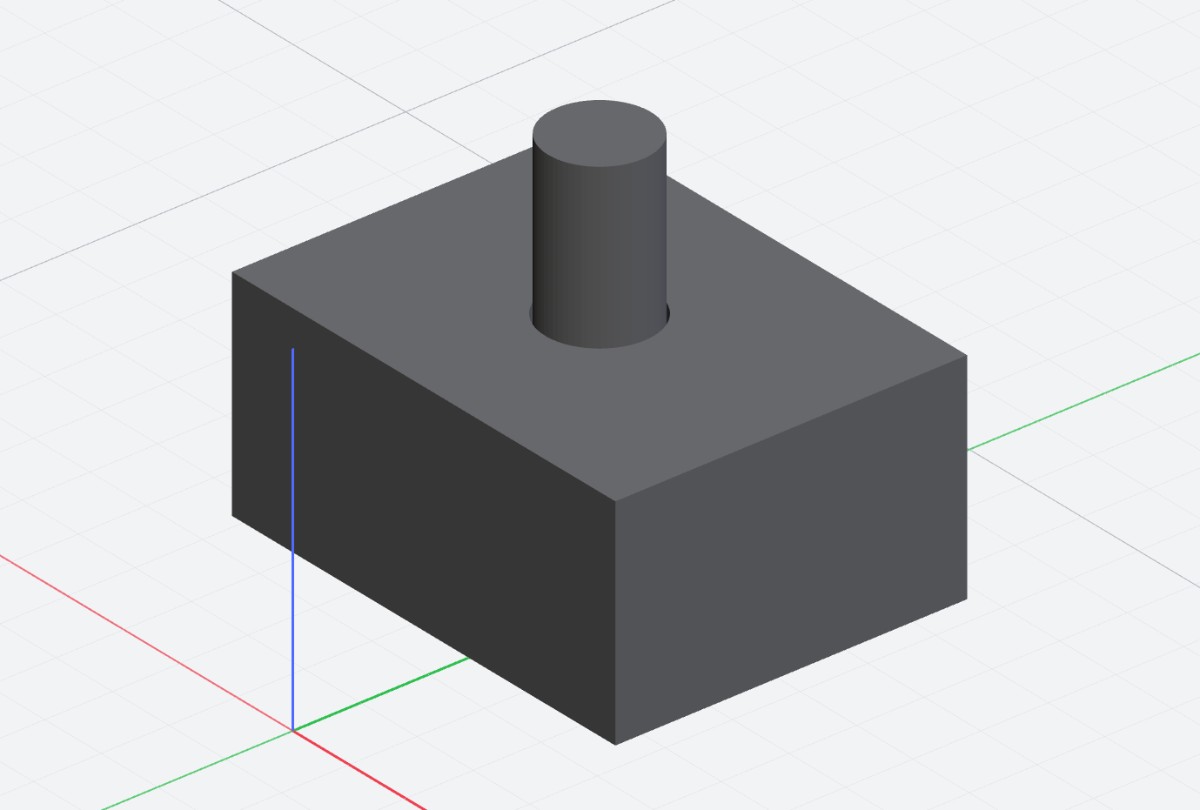

  Zapfen zu dick, Loch zu eng? Verdicken/Verdünnen legt einen echten Versatz über den ganzen Körper — −0,2 mm, und die Welle geht ins Lager. Anders als die Kompensation im Slicer trifft das nur dieses eine Teil, nicht alles auf dem Bett. In fünf Bildern.

•

  Druckfertig, nicht bloß fertig

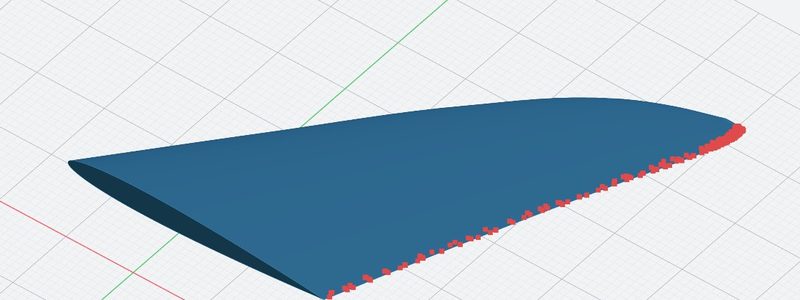

  Minimale Wandstärke, Volumen und Gewicht in PLA, Zebra-Analyse und Krümmungskamm — erst prüfen, dann in einem Zug als STL für den Slicer. Und über ✎ bleibt jeder Schritt änderbar: Maß ändern, neu exportieren, fertig.

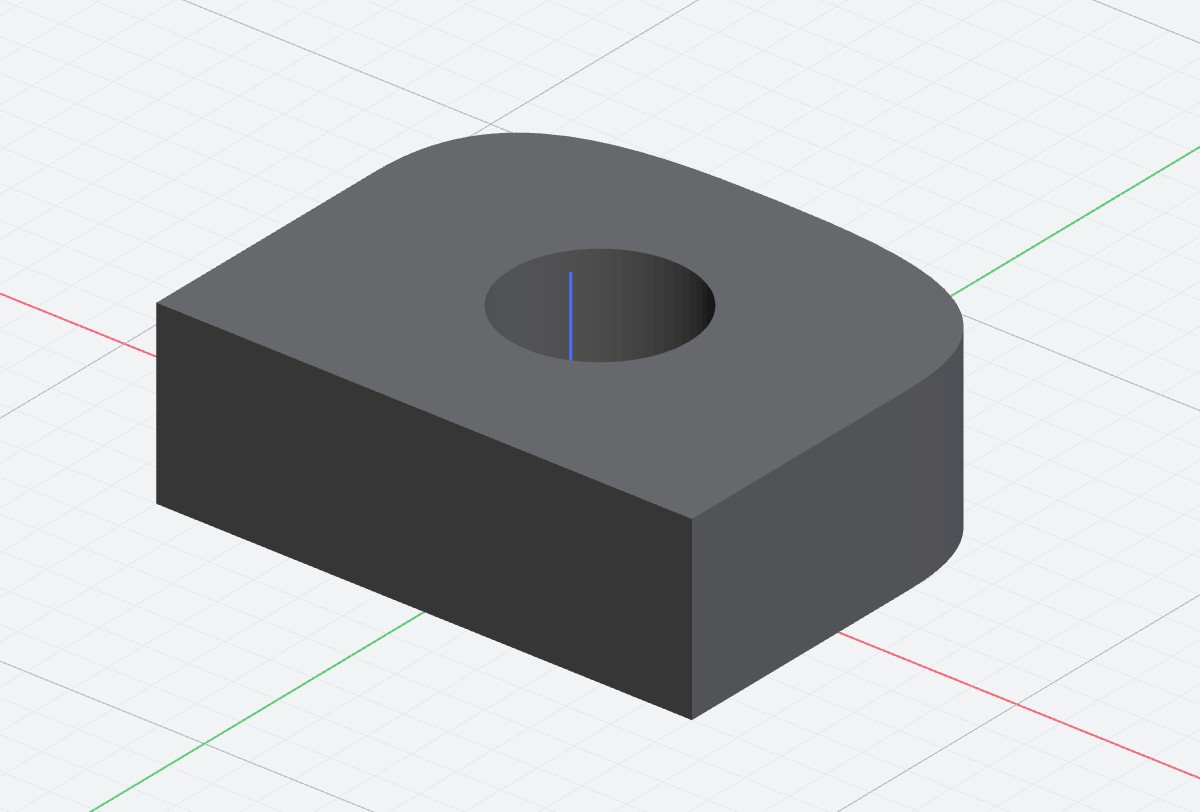

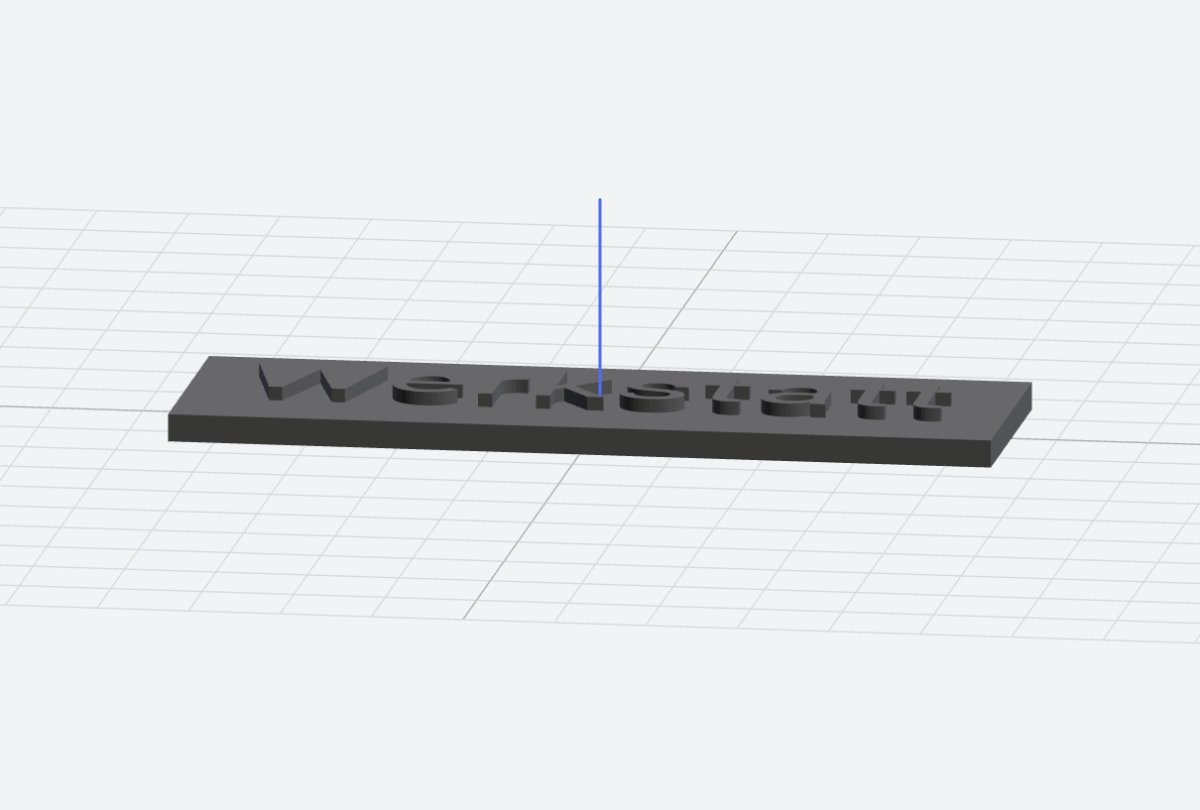

Dazu alles, was man erwartet: Quader, Zylinder, Kugel, Kegel, Torus und Spirale mit Maßen, Konturen zeichnen und hochziehen oder drehen, Text und SVG als Zeichnung, Zusammenfügen, Ausschneiden und Überschneiden, Fasen und Rundungen, Spiegeln, Anordnen, Messen.

Ihre Daten bleiben bei Ihnen

Volumenwerk rechnet vollständig in Ihrem Browser. Es gibt kein Konto, keine Anmeldung und keinen Server, der Ihre Entwürfe entgegennimmt — auch keinen, der sie nur zum Rechnen entgegennähme.

Speichern und Exportieren schicken nichts irgendwohin. Beides öffnet den gewohnten Speichern-Dialog Ihres Rechners, und die Datei landet dort, wo Sie sie hinlegen — auf Ihrer eigenen Festplatte. Ihr Entwurf verlässt diesen Rechner überhaupt nur dann, wenn Sie die Datei anschließend selbst jemandem schicken.

Wer es nachprüfen mag: Trennen Sie nach dem Laden der Seite die Netzverbindung. Konstruieren, Prüfen, Speichern und STL-Export laufen weiter. Verbindung braucht danach nur, was nachgeladen wird — die Beispielprojekte, die Bauteilbibliothek und die Schrift fürs Textwerkzeug.

Die Seite lädt keine fremden Inhalte — keine Zählpixel, keine Schriften von anderen Servern, keine Werbenetze. Cookies setzt sie keine.

Alle Bildfolgen auf einer Seite →

Zum Einstieg

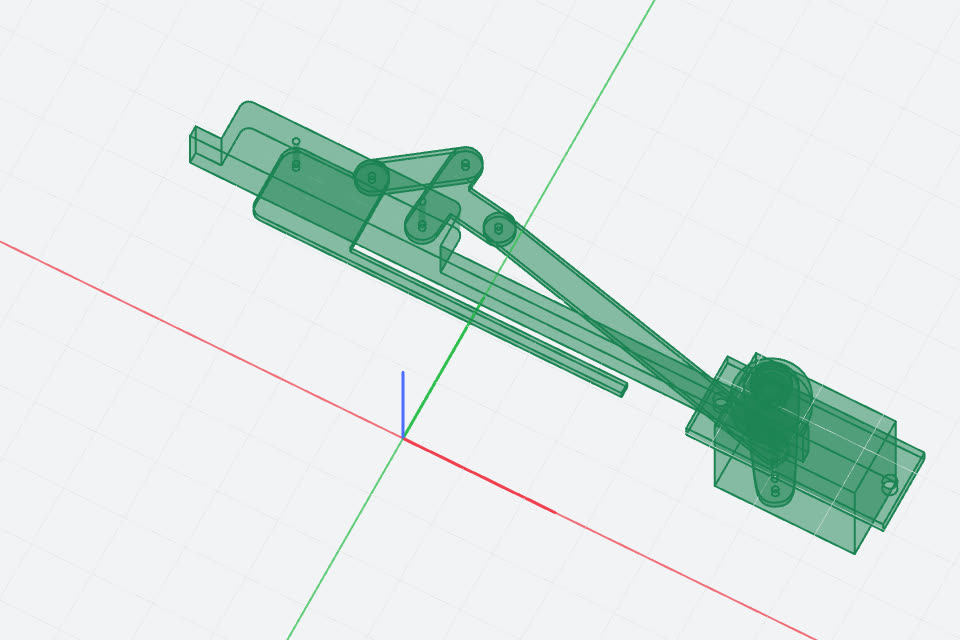

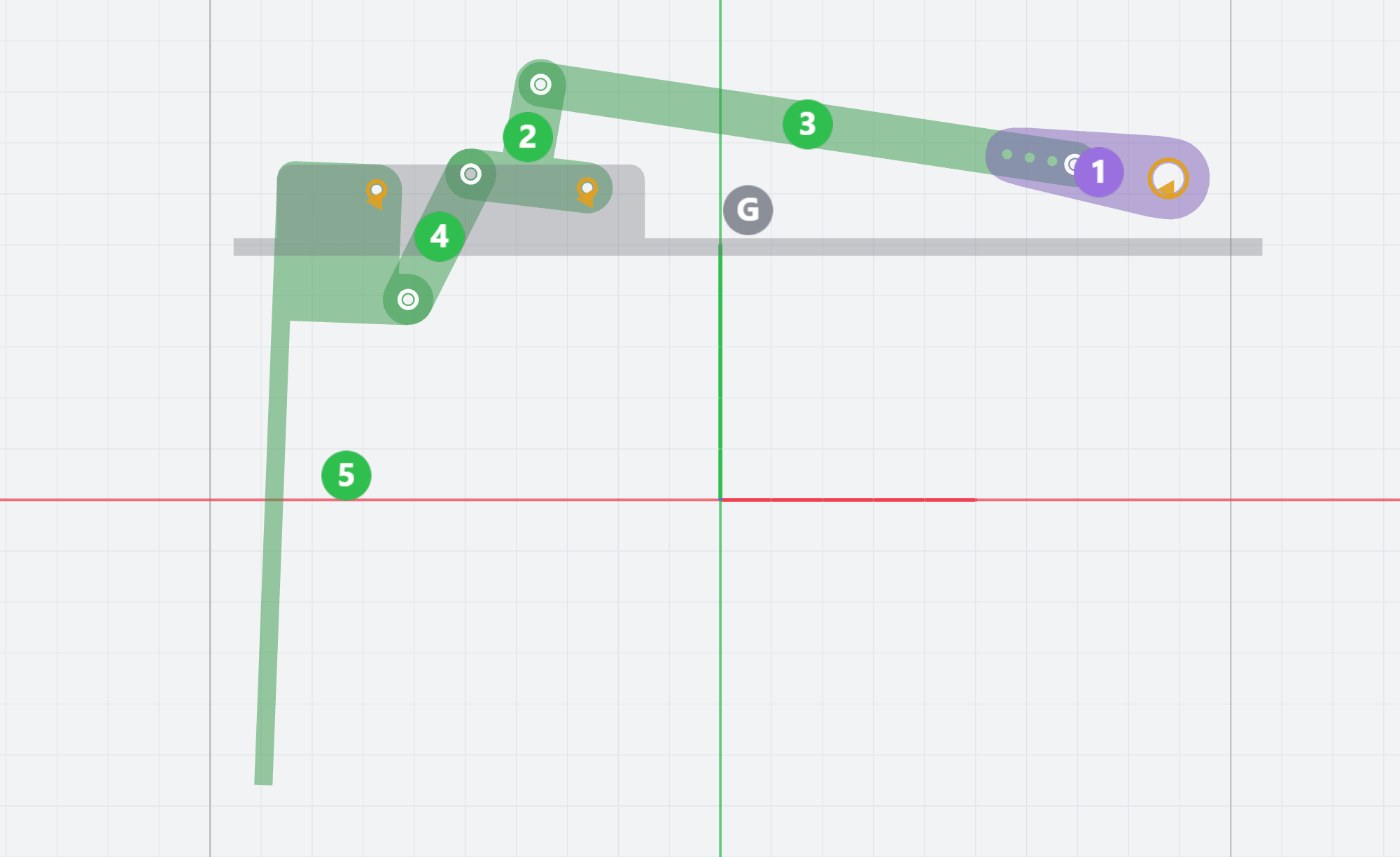

In der Werkstatt liegen sechs fertige Beispielprojekte zum Anschauen und Auseinandernehmen — vom Winkelhalter bis zum Einziehfahrwerk, das sich am Schieber ein- und ausfahren lässt. Und die Hilfeseite erklärt die Werkzeuge der Reihe nach, wenn eine Bildfolge eine Frage offenlässt.

Werkstatt öffnen

Häufige Fragen

Ist Volumenwerk wirklich kostenlos?

Ja. Kein Abo, keine Testphase, keine Funktion hinter einer Bezahlschranke. Es gibt nicht einmal ein Konto, über das sich etwas abrechnen ließe.

Muss ich mich anmelden oder etwas installieren?

Weder noch. Adresse aufrufen und anfangen. Volumenwerk läuft in jedem aktuellen Browser mit WebGL2 und WebAssembly — Chrome, Edge, Firefox und Safari können das seit Jahren.

Werden meine Entwürfe hochgeladen?

Nein. Es gibt keinen Server, der sie entgegennimmt. Speichern öffnet den Speichern-Dialog Ihres Rechners und legt die Datei auf Ihre Festplatte. Nachprüfbar: Nach dem Laden die Netzverbindung trennen — konstruieren, prüfen, speichern und exportieren laufen weiter.

Welches Format bekomme ich für den 3D-Drucker?

STL. Weil alle Körper wasserdicht sind, nimmt der Slicer sie ohne Reparatur an. Zeichnungen gehen zusätzlich als SVG oder PDF hinaus, maßstabsgetreu 1:1 in Millimetern — für Laser und Schneidplotter oder als Schablone zum Aufkleben auf Sperrholz und Balsa.

Kann ich vorhandene Dateien öffnen?

SVG-Zeichnungen, JPG und PNG als Vorlage zum Abpausen, Profile aus .dat-Dateien und eigene Projektdateien — ja. STL und STEP lassen sich nicht einlesen. Volumenwerk konstruiert; fremde Netze zu reparieren ist nicht seine Aufgabe.

Was kann Volumenwerk, was einfachere Baukästen nicht können?

Bewegte Gelenkketten, die es aus deckungsgleichen Bohrungen selbst abliest. Tragflächen aus NACA-Profilen oder .dat-Dateien. Ruder mit echtem Scharnierspalt. Evolventenverzahnte Räder samt Schnecke. Verdicken und Verdünnen für Passungen. Und die Prüfung auf minimale Wandstärke, bevor gedruckt wird.

Ich habe schon ein großes CAD-Programm probiert und wieder aufgegeben. Wird das hier anders?

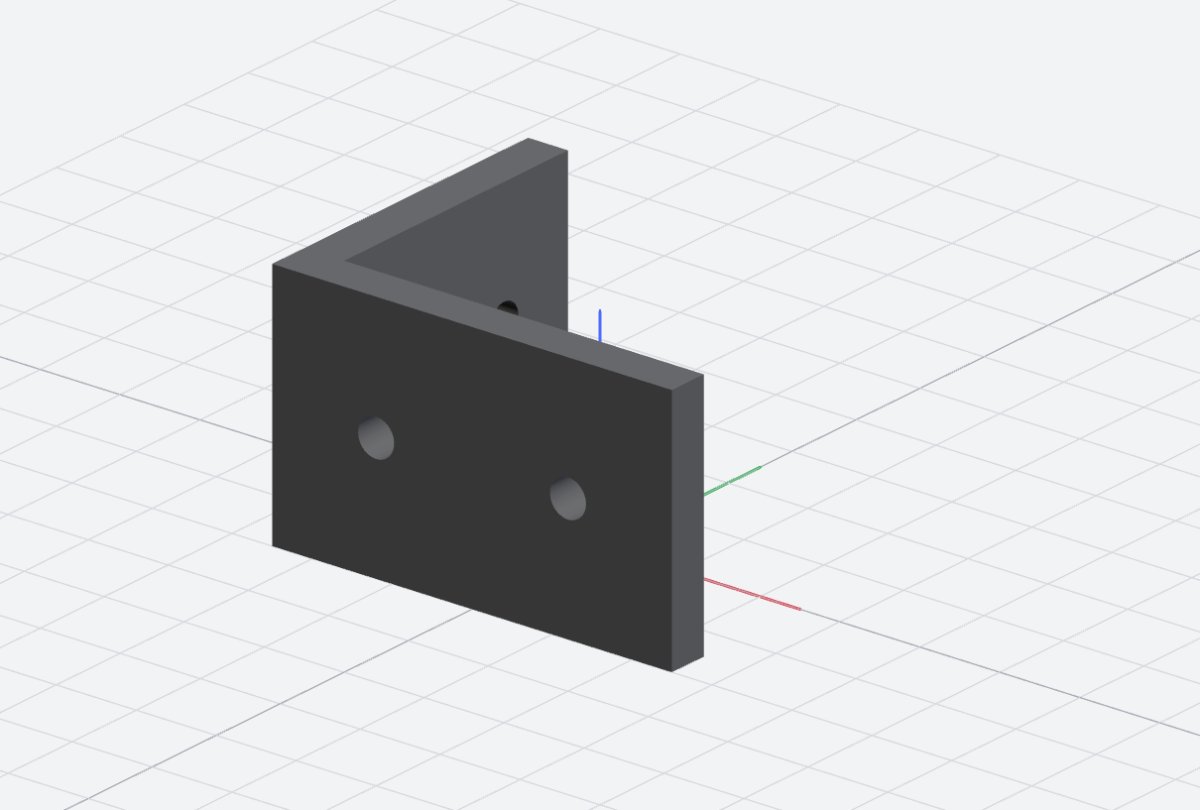

Volumenwerk kann weniger — das ist der Punkt. Es gibt keine Arbeitsbereiche, die man erst auswählen muss, keine Installation und keine Einrichtung. Der Winkelhalter im ersten Beispiel entsteht in sechs Schritten, und neun Bildfolgen zeigen je ein Teil vom ersten Strich an.

Zerbricht mein Modell, wenn ich hinterher ein Maß ändere?

Nein. Jeder Quader, jede Bohrung, jede Rundung bleibt über das ✎ in der Objektliste änderbar — auch dann noch, wenn längst darauf aufgebaut wurde. Die Bauhistorie steht unter dem fertigen Körper; Maß ändern, und der Körper wird neu gerechnet.

Kann ich Kanten runden und fasen?

Ja, mit Radius oder Fasenbreite als Zahl. Dazu Aushöhlen auf gleichmäßige Wandstärke und Verdicken/Verdünnen für Passungen. Das sind die drei Werkzeuge, an denen die üblichen kostenlosen Baukästen aufhören.

Bekomme ich Zahnräder, die wirklich ineinandergreifen?

Ja. Stirnrad, Kegelrad, Schnecke und Schneckenrad sind evolventenverzahnt und werden über Modul, Zähnezahl und Eingriffswinkel eingegeben statt über den Durchmesser. Zwei Räder kämmen, wenn Modul und Eingriffswinkel übereinstimmen — der Teilkreis ergibt sich als Modul × Zähnezahl.

Rechnet ein Browser dafür schnell genug?

Der Geometriekern ist übersetztes C++ und läuft als WebAssembly, nicht als Skript. Aufwendige Rechnungen laufen im Nebenfaden, zeigen ihre Dauer an und lassen sich abbrechen — ein Verdicken/Verdünnen an einem mittelgroßen Teil dauert rund eine Sekunde.

Ist meine Arbeit weg, wenn ich das Fenster schließe?

Der letzte Stand liegt im Speicher des Browsers und ist beim nächsten Öffnen wieder da; rückgängig machen lassen sich 50 Schritte. Verlassen sollten Sie sich darauf nicht — Datei → Speichern legt die Projektdatei dorthin, wo sie hingehört.

Geht das auch auf dem Handy?

Die Seite lädt, aber ernsthaft konstruieren lässt sich damit nicht. Ein CAD-Programm braucht eine Maus und Platz auf dem Bildschirm.
