Gezeichnet wird nur die halbe Vase im Schnitt — also das, was man sähe, wenn man sie längs durchschneidet. Links liegt die spätere Drehachse, rechts die Wand: erst außen nach oben, am Rand herum und innen wieder herunter.
Pfeiltasten blättern, Leertaste startet und hält an. Das fertige Teil liegt in der Werkstatt unter Datei → Beispiel öffnen.
Alle Schritte
-

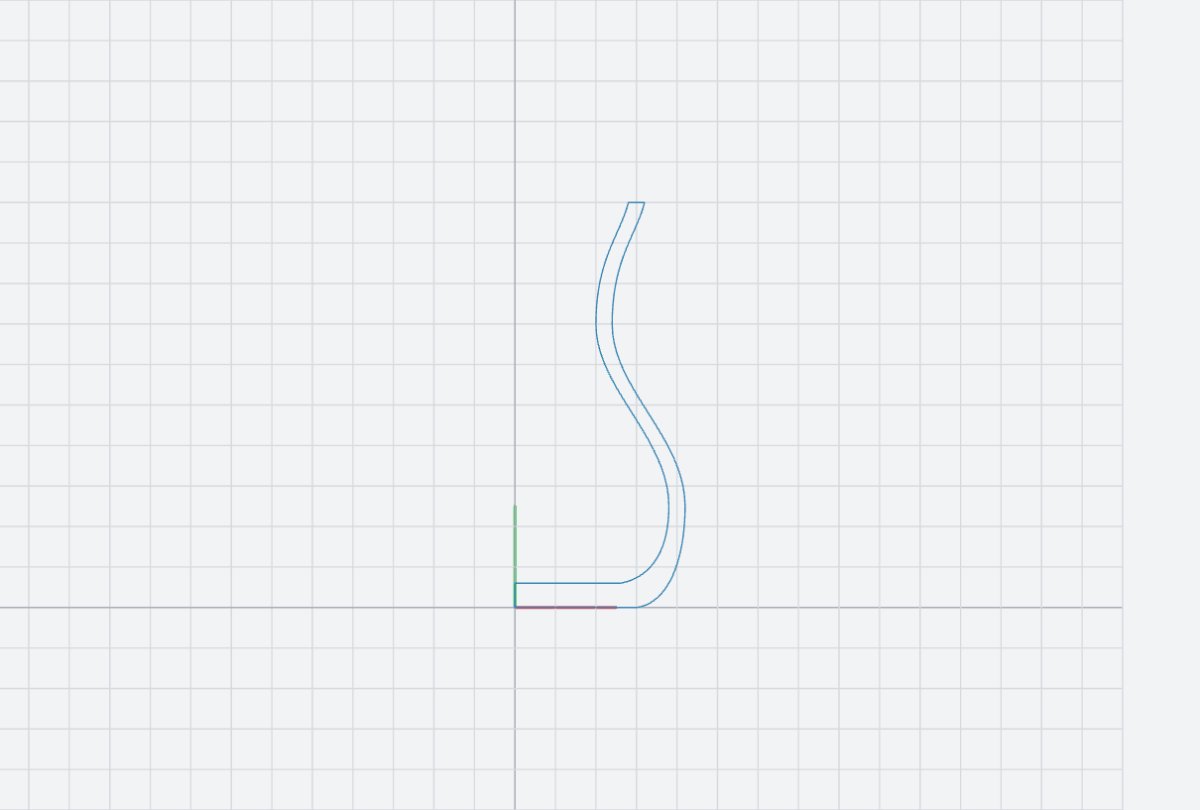

01
Das halbe Profil
Gezeichnet wird nur die halbe Vase im Schnitt — also das, was man sähe, wenn man sie längs durchschneidet. Links liegt die spätere Drehachse, rechts die Wand: erst außen nach oben, am Rand herum und innen wieder herunter.
-
02
Wand und Boden
Weil das Profil innen zurückläuft, ist die Vase von Anfang an hohl — hier 4 mm Wand und 6 mm Boden. Man braucht also keine Schale hinterher; die Wandstärke steckt schon in der Zeichnung.
-
03
Erst ein Viertel
Generieren → Drehen, Achse wählen, Winkel 90°: Das Profil überstreicht ein Viertel. So sieht man gut, was gleich passiert — der Schnitt zeigt Wand und Boden im Querschnitt.
-
04
Die Hälfte
Bei 180° ist es eine Halbschale. Teilwinkel sind nicht nur zum Zusehen da: Damit entstehen Rinnen, Schalen und Halbrohre.
-
05
Volle Drehung
360° schließt den Körper — 84 mm breit, 100 mm hoch. Die Bauchung kommt allein aus den vier Kurvensegmenten des Profils; wer sie ändert, ändert die Vase.
-
06
Von oben
Von oben sieht man die gleichmäßige Wand und den geschlossenen Boden. Für den Druck heißt das: keine Stützen nötig, und über Prüfen → Minimale Dicke lässt sich nachsehen, ob die Wand überall trägt.
